•產品描述:U3213 是一款高性能低成本 PWM 控制功率 器， 適用于離線式小功率降壓型應用場合，外圍 電路簡單、器件個數少。同時產品啟動模塊內置 高耐壓 MOSFET 可提高系統浪涌耐受能力。 與傳統的 PWM 功率開關不同，U3213 內部 無固定時鐘驅動 MOSFET，系統開關頻率隨負載 變化可實現自動調節。同時芯片采用了多模式 PWM 控制技術，有效簡化了外圍電路設計，提升 線性調整率和負載調整率并消除系統工作中的可 聞噪音。此外，芯片內部峰值電流檢測閾值可跟 隨實際負載情況自動調節，可以有效降低空載情 況下的待機功耗。 U3213 集成有完備的帶自恢復功能的保護功 能： VDD 欠壓保護、逐周期電流限制、輸出過壓 保護、過熱保護、過載保護和 VDD 過壓保護等。

•主要特點:集成 3A 160V MOS /；集成 180V 高壓啟動電路；集成限流電阻(默認1.2A)；多模式控制、無異音工作；支持降壓和升降壓拓撲；默認14.3V輸出(FB 腳懸空)；待機功耗低于 50mW；良好的線性調整率和負載調整率；集成軟啟動電路；內部保護功能:過載保護(OLP)；逐周期電流限制(OCP)；輸出過壓保護(OVP)；VDD 過壓、欠壓和電壓箝位保護

•典型應用:電信 90V電源系統 ；以太網 POE ；工業控制 ；逆變器系統

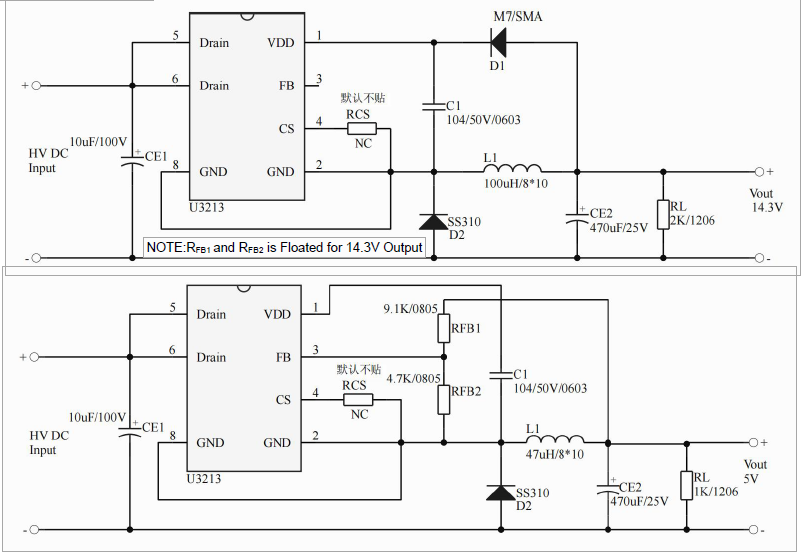

•典型應用電路
