•產品描述:U3504E是一個高壓，降壓，開關穩壓器內置MOSFET。它集成了一個高側、高電壓、功率MOSFET，通常電流限制為10A（IPK）。輸入范圍適應各種降壓應用，使其成為汽車，工業和照明應用的理想選擇。采用滯回電壓模式控制，響應速度非?？?。UNIU專有的反饋控制方案最大限度地減少了所需外部組件的數量。開關頻率為150KHz，允許元件尺寸小。熱停機和短路保護（SCP）提供可靠的容錯操作。低靜態電流允許U3504E用于電池供電的應用。U3504E采用ESOP-8封裝，外露pad。

•主要特點:集成高壓啟動電路；默認5V輸出（類型）；內置150V/98mΩ MOSFET；內置引導二極管1滯后控制：無補償；150KHz開關頻率；PWM調光控制輸入降壓應用l短路保護（SCP）與集成的高側MOSFET；低靜態電流；熱關閉；可在一個ESOP-8封裝與一個暴露的墊

•典型應用:滑板車、電動自行車控制電源、太陽能系統、汽車系統電源、工業電源、大功率LED驅動器;USB

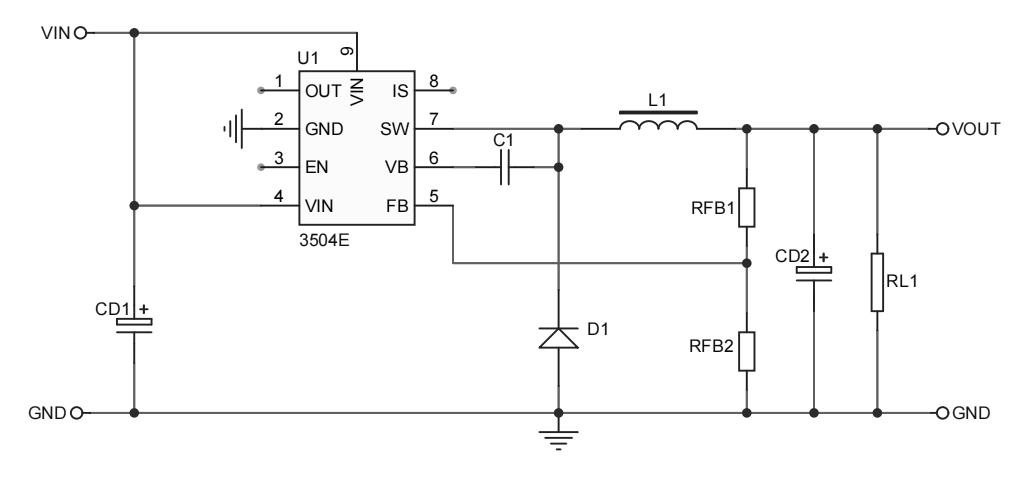

•典型應用電路

規格書下載點擊此處
