•產品描述:U3504C是一個高壓，降壓，開關穩壓器內置MOSFET。它集成了一個高側、高壓、功率MOSFET，通常電流限制為1.5A（IPK）。輸入范圍適應各種降壓應用，使其成為汽車，工業和照明應用的理想選擇。采用滯回電壓模式控制，響應速度非常快。UNIU專有的反饋控制方案最大限度地減少了所需外部組件的數量。開關頻率為130KHz，允許元件尺寸小。熱停機和短路保護（SCP）提供可靠的容錯操作。低靜態電流允許U3504C在電池供電應用中使用。U3504C采用ESOP-8封裝，外露pad。

•主要特點:整機集成高壓啟動電路整機默認5V輸出（類型）整機內置150V/0.85Ω MOSFET整機內置自舉二極管整機滯回控制：無補償整機130KHz開關頻率整機PWM調光控制輸入降壓應用整機短路保護（SCP）整機高側MOSFET整機低靜態電流整機熱關機整機采用ESOP-8封裝，帶外接墊。

•典型應用:滑板車、電動自行車控制電源、太陽能系統、汽車系統電源、工業電源、大功率LED驅動、USB

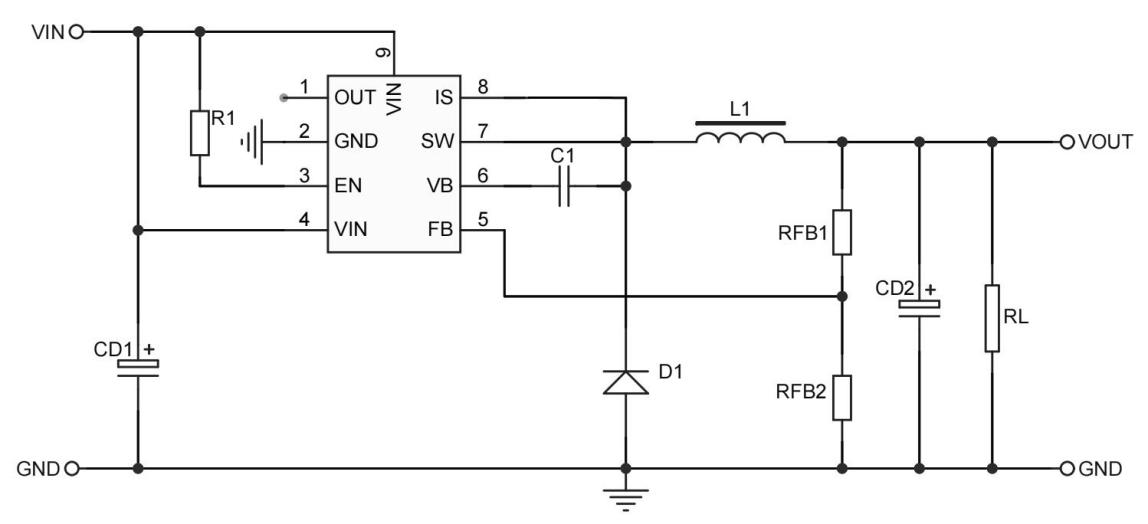

•典型應用電路

規格書下載點擊此處
