產品描述:

U3501C是一個高壓，降壓，開關穩壓器內置MOSFET。它集成了一個高側、高電壓、功率MOSFET，通常電流限制為5A（IPK）。輸入范圍適應各種降壓應用，使其成為汽車，工業和照明應用的理想選擇。采用滯回電壓模式控制，響應速度非常快。UNIU專有的反饋控制方案最大限度地減少了所需外部組件的數量。開關頻率為130KHz，允許元件尺寸小。熱停機和短路保護（SCP）提供可靠的容錯操作。低靜態電流允許U3501C用于電池供電的應用。U3501C采用帶有外露襯墊的ESOP-8封裝。

主要特點:

●集成高壓啟動電路●集成5.3V基準電路●內置60V/29 mΩ MOSFET●內置自引導二極管●滯后控制：無補償●130KHz開關頻率●PWM調光控制輸入降壓應用●集成高側MOSFET的短路保護（SCP）●低靜態電流●熱關閉●可在帶有暴露焊盤的ESOP-8封裝中使用

典型應用:

●電動滑板車、電動自行車控制電源、太陽能系統、汽車系統電源、工業電源、大功率LED驅動、USB

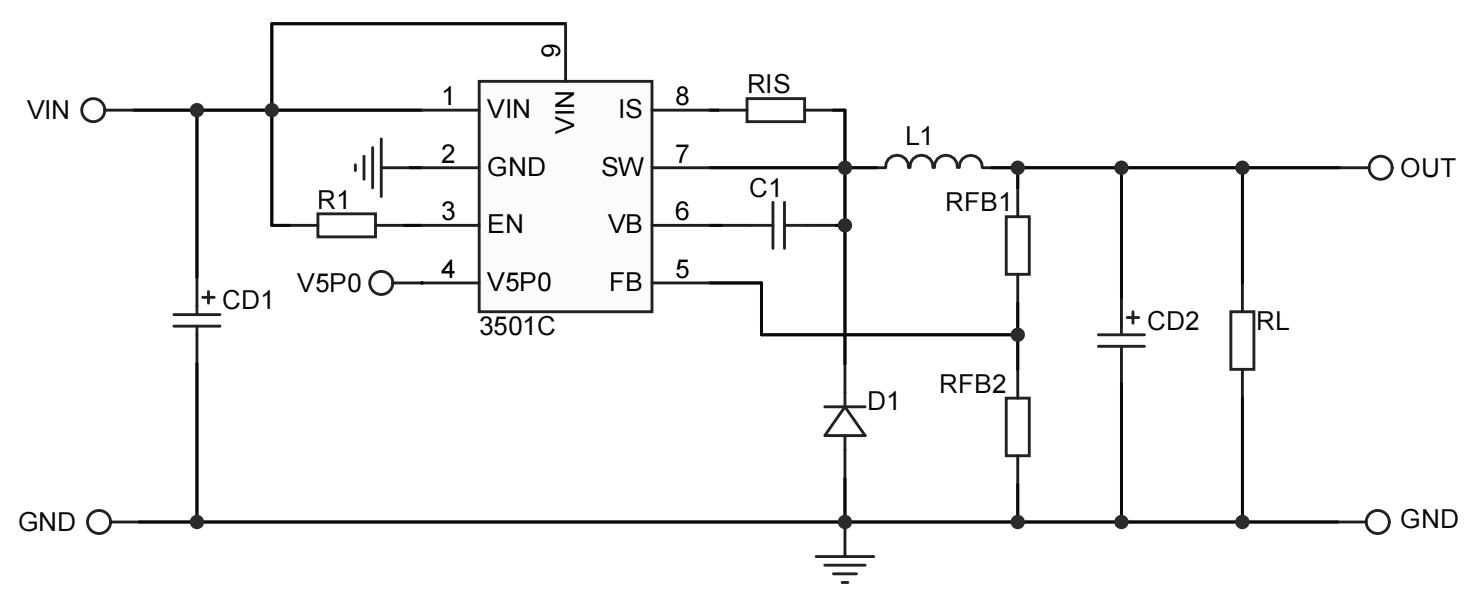

•典型應用電路

規格書下載點擊此處
