•產品描述:U6310是一款耐壓為70V的集成三相全橋柵極驅動 器，適合于12V，24V和36V的三相電機應用中高速功 率 MOSFET 和IGBT 的柵極驅動，同時集成了12V LDO控制電路和MCU的供電 5.0V LDO，簡化了整個 供電系統。 U6310內置低側電源和高側電源欠壓（UVLO）保 護功能，防止功率管在過低的電壓下工作，提高效率。 U6310輸入腳兼容3.3-5.0V輸入邏輯，集成防穿通 死區時間為 250ns ，驅動能力為 +1.5A/- 1.8A。 U6310集成共模噪聲消除技術使得高邊驅動器在 高 dv/dt 噪聲環境能穩定工作，并且使芯片具有寬范 的負瞬態電壓忍受能力。

•主要特點:懸浮絕對電壓: 75V；VM電壓范圍: 10.0-70.0V；兼容3.3/5V 輸入邏輯；驅動電流:+1.5A/-1.8A(typ.)；死區時間: 250ns (typ.)；集成VCC和VBS欠壓保護；集成12V LDO控制電路；集成5.0V LDO；5V LDO集成輸出短路保護；負瞬態電壓承受能力；集成共模噪音消除電路；CPC24和 SSOP24封裝

•典型應用:BLDC驅動 ；電動工具 ；小家電

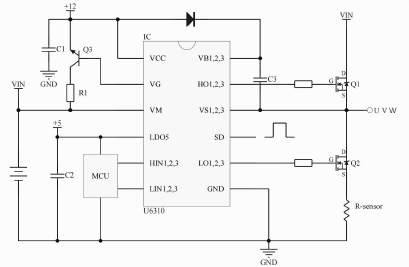

•典型應用電路

規格書下載點擊此處
