•產品描述:U3213D是一款高性能低成本 PWM 控制功 率器，適用于離線式小功率降壓型應用場合，外 圍電路簡單、器件個數少。同時產品內置高耐壓 MOSFET可提高系統浪涌耐受能力。 與傳統的 PWM 控制器不同，U3213D內部 無固定時鐘驅動 MOSFET ，系統開關頻率隨負 載（輕載、重載）變化可實現自動調節。同時芯 片采用了多模式 PWM 控制技術，有效簡化了外 圍電路設計，提升線性調整率和負載調整率并消 除系統工作中的可聞噪音。 此外，芯片內部峰值 電流檢測閾值可跟隨實際負載情況自動調節，可 以有效降低空載情況下的待機功耗。 U3213D集成有完備的帶自恢復功能的保護 功能： VDD 欠壓保護、逐周期電流限制、輸出 過壓保護、 過熱保護、過載保護和 VDD 過壓保護等。

•主要特點:集成3A 150V MOS；集成 200V 高壓啟動電路；集成限流電阻(默認1.2A)；使用范圍:VIN-VOUT>3V，I<2A；默認15V輸出(FB腳懸空)；低功耗模式工作；支持降壓和升降壓拓撲；待機功耗低于 50mW；良好的線性調整率和負載調整率；集成軟啟動電路；內部保護功能；過載保護(OLP)；逐周期電流限制(OCP)；輸出過壓保護(OVP);VDD 過壓、欠壓和電壓箱位保護

•典型應用:小家電電源；工業控制

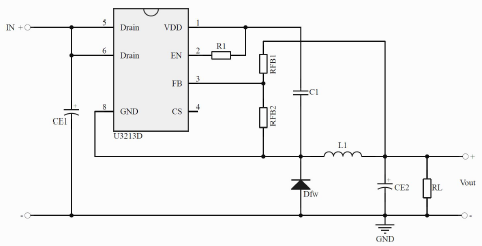

•典型應用電路

規格書下載點擊此處
