產品描述U323是一款高性能低成本PWM控制功率器，適用于離線式小功率升壓、降壓和升降壓型應用場合，外圍電路簡單、器件個數少。同時產品內置高耐壓MOSFET可提高系統浪涌耐受力。與傳統的PWM控制器不同，U323內部無固定時鐘驅動MOSFET，系統開關頻率隨負載（輕載、重載）變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。U323集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和VDD過壓保護等。

主要特點:集成200V高壓啟動電路;使用范圍：VIN-VOUT＞3V,Io＜15A;BUCK&BOOST兼容;低功耗模式工作;支持升壓、降壓和升降壓拓撲;待機功耗低于50mW;良好的線性調整率和負載調整率;集成軟啟動電路;內部保護功能：過載保護(OLP)、逐周期電流限制(OCP)、輸出過壓保護(OVP)、VDD過壓、欠壓和電壓箝位保護

典型應用:小家電電源、工業控制

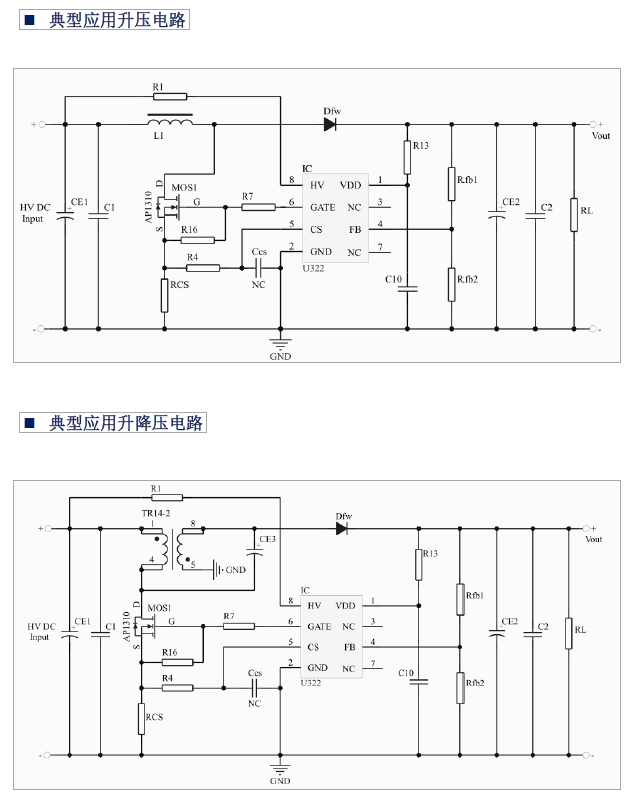

•典型應用電路

規格書下載點擊此處
