•產品描述:U3213E是一款高性能低成本PWM控制功率器，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置高耐壓MOSFET可提高系統浪涌耐受能力。與傳統的PWM功率開關不同，U3213E內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。U3213E集成有完備的帶自恢復功能的保護功能：VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和VDD過壓保護等。

•主要特點:集成5A 200V MOS/;集成200V高壓啟動電路;多模式控制、無異音工作;支持降壓和升降壓拓撲;默認14.3V輸出(FB腳懸空);待機功耗低于50mw;良好的線性調整率和負載調整率;集成軟啟動電路;內部保護功能:過載保護(OLP);逐周期電流限制(OCP);輸出過壓保護(OVP);VDD過壓、欠壓和電壓箝位保護

•典型應用:電信90V電源系統；以太網POE；工業控制；逆變器系統

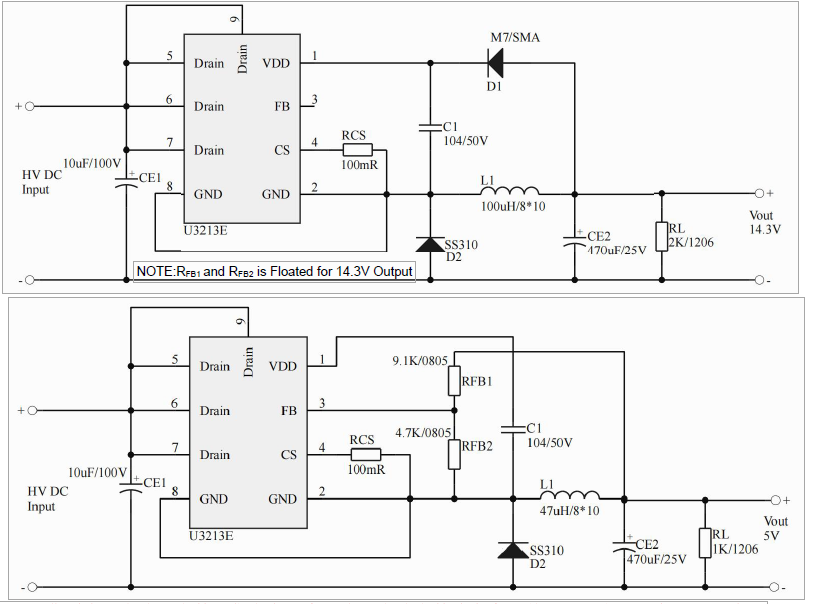

•典型應用電路

規格書下載點擊此處
