•產品描述:U3401 600V同步降壓控制器從高輸入電壓源或受高電壓瞬變影響的輸入軌道進行調節，最大限度地減少對外部浪涌抑制組件的需要。高側開關最小接通時間為60ns可提供較大的降比比，允許從100V標稱輸入到低壓軌道的直接轉換降比，從而降低系統復雜性和解決方案成本。U3401在輸入電壓降至16.5V時繼續運行，如果需要，可以在接近100%的占空比下運行，使其成為高性能100V電池汽車應用、ADAS(環繞視圖ECU)和HEV/EV系統的優秀選擇。Forect-PWM(FPWM)操作消除了開關頻率的變化，以最小化EMI，而用戶可選擇的二極管仿真降低了輕負載條件下的電流消耗。測量低側MOSFET或使用可選電流感應電阻器的電壓降，可提供逐循環過電流保護。高達0.5MHz的可調開關頻率可以同步到外部時鐘源，以消除噪聲敏感應用中的節拍頻率。

•主要特點:AEC-Q100適用于汽車應用:器件溫度等級1:-40°C至+ 125°C環境溫度范圍;通用同步降壓DC/DC控制器;寬輸入電壓范圍16.5V至600V; 1.25V至600V可調輸出電壓;帶線前饋的電壓模式控制;符合CISPR 25 EMI標準;無損RDS(on)或分流電流傳感;開關頻率從10 kHz到0.5MHz;同步輸入和同步輸出能力;高VIN / VOUT比最小導通時間60ns; 180ns低差最小關斷時間;1.2V參考，反饋精度±1%;標準VTH mosfet的8.5V柵極驅動器;220ns自適應死區控制;1.5A源和1.8A吸收能力;前置偏置啟動的低側軟啟動;可調軟啟動或可選電壓跟蹤;精確使能輸入和漏極功率-良好的時序和控制指示器;穩健設計的固有保護功能柵極驅動UVLO保護;帶滯后的熱關機保護;帶可濕側翼的16針SOP封裝;使用帶有UNI-SEMI®電源設計器的U3401/2創建定制設計

•應用范圍:大功率汽車DC/DC穩壓器;汽車電機驅動，ADAS;符合LV-148標準的HEV/EV電源

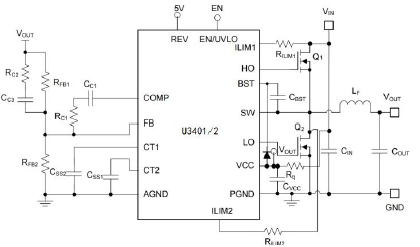

•典型應用電路和效率性能:VOUT = 12v, FSW = 60kHz
