•產品描述:U3220E是一款高性能低成本 PWM 控制功率酷，適用于離線式小功率升壓、降壓和升降壓應用場合，外圍電路簡單、器件個數少。同時產品啟動模塊內置高耐壓 MOSFET 可提高系統浪涌耐能力。與傳統的 PWM 功率開關不同，U3220E內部無固定時鐘驅動MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用了多模式PWM 控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閩值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。U3220E集成有完備的帶自恢復功能的保護功能VDD欠壓保護、逐周期電流限制、輸出過壓保護、過熱保護、過載保護和 VDD 過壓保護等。

•主要特點:VIN: 12~100V(OUT:ADЛ;集成7A 100V (10A 100V) MOS;集成 180V 高壓?jiǎn)?dòng)電路;多模式控制、無異音工作;支持升壓、降壓和升降壓拓?fù)?默認14.3V 輸出(FB 腳懸空);待機功耗低于 50mw;良好的線性調整率和負載調整率;集成軟啟動電路;內部保護功能;過載保護 (OLP):逐周期電流限制(OCP);輸出過壓保護(OVP);VDD 過壓、欠壓和電壓箝位保護

•典型應用:電信 90V 電源系統;以太網 POE;工業控制;逆變器系統

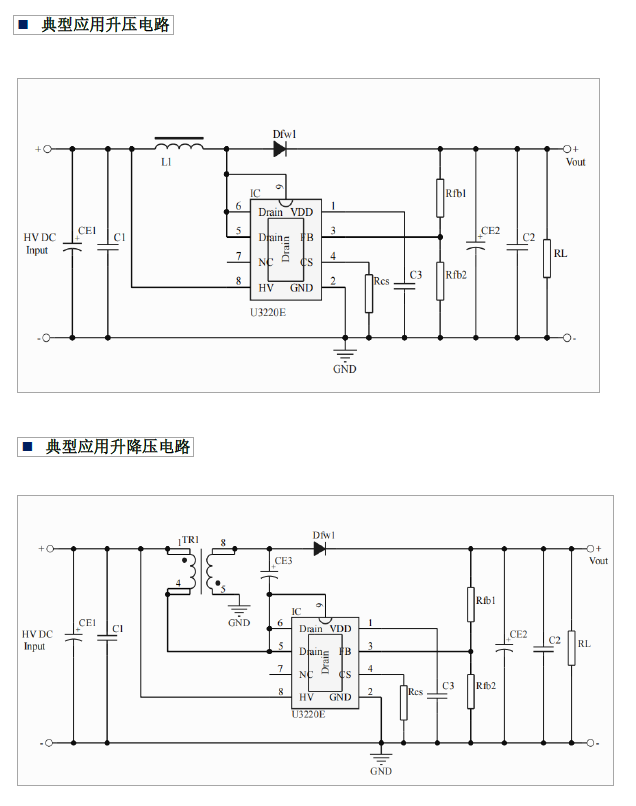

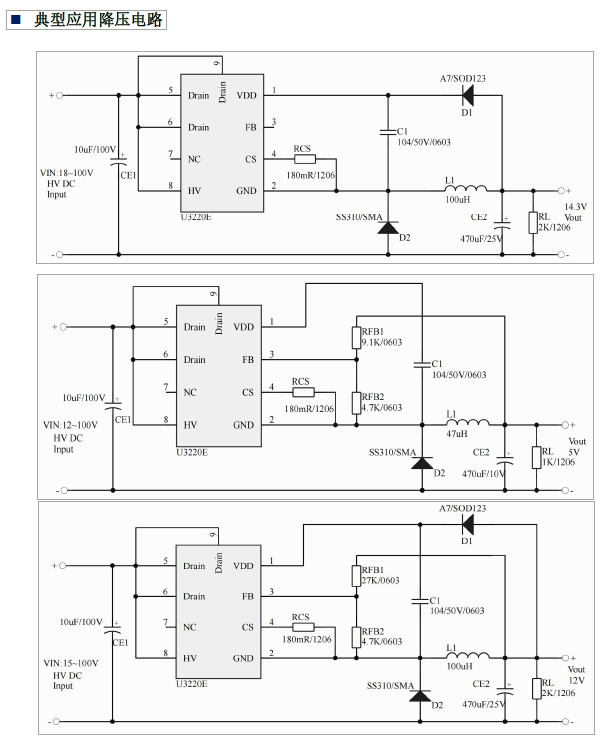

•典型應用電路

規格書下載點擊此處
